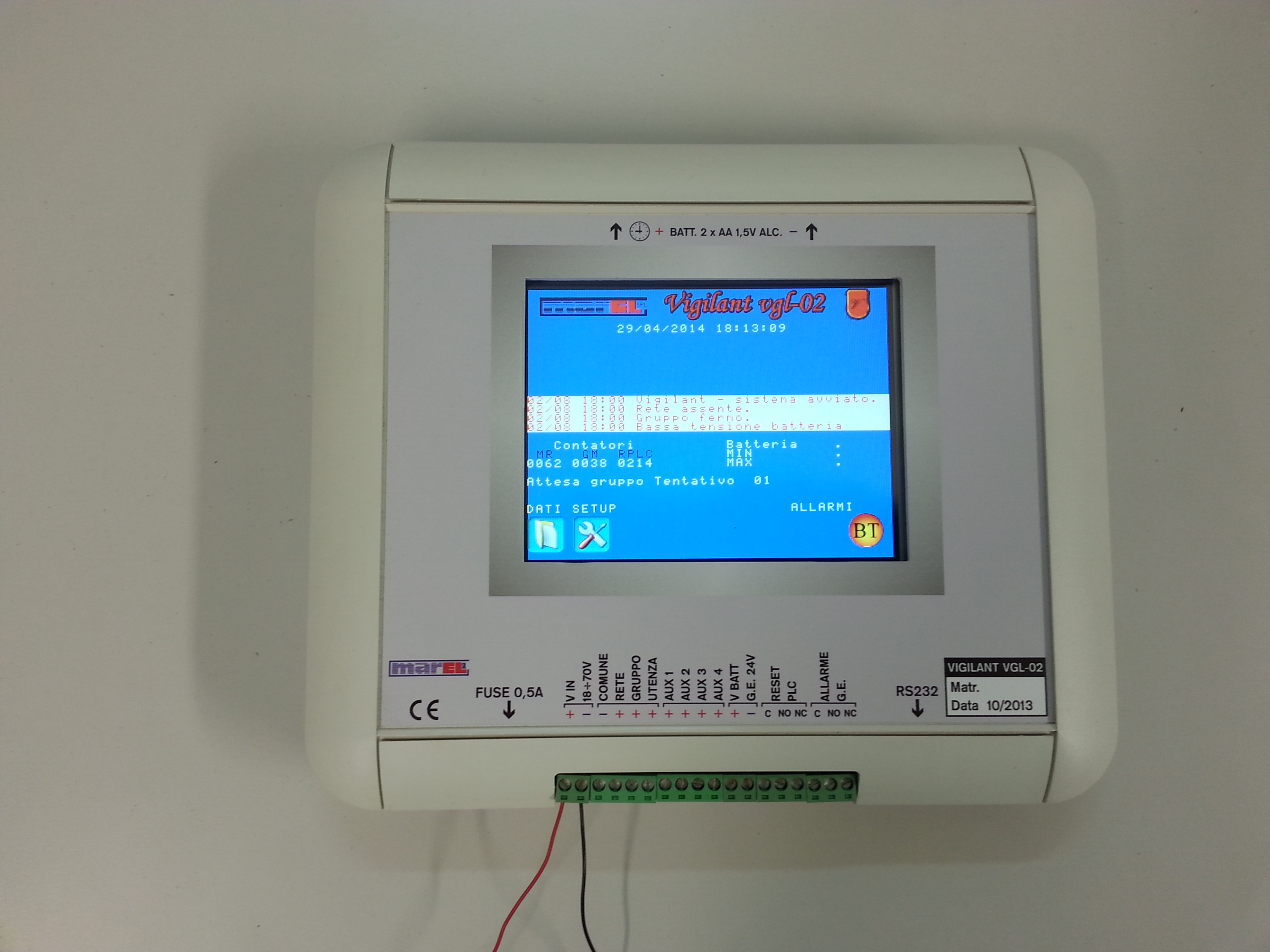

VIGILANT VGL-02

Scarica il pdf

Il sistema VIGILANT è stato progettato per il controllo e la supervisione dei quadri di scambio utilizzati negli impianti con rete elettrica e gruppo elettrogeno.

Il sistema controlla le tensioni di tutte e due le linee, rete e gruppo, e la linea in uscita dai teleruttori che alimenta l'utenza. In caso vengano rilevate delle anomalie, si attiva un relè che consente di interrompere e successivamente riconnettere l’alimentazione al PLC di controllo del quadro scambio, attivando quindi il reset dello stesso.

Viene misurata e controllata anche la tensione di batteria del gruppo elettrogeno. Il sistema può essere alimentato da una tensione continua, del valore compreso fra 18 e 70 Vdc quindi da tutti i tipi di alimentazione da batterie normalmente presenti in centrale. Tutti gli ingressi disponibili sono isolati otticamente per evitare di condurre all'interno disturbi elettrici.

Le uscite per il reset del PLC e per la segnalazione di allarme sono del tipo a rele, tramite contatto pulito, sempre per mantenere il maggiore isolamento possibile.
